SYSTEM CENTRALNEJ BATERII

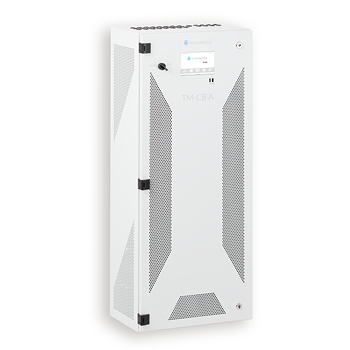

Jednostka sterująca z panelem dotykowym. Monitoruje prawidłowe działanie urządzeń oświetlenia awaryjnego, określa ich status za pomocą automatycznych testów funkcji i autonomii oraz sprawdzając poprawność parametrów. Dzięki temu rozwiązaniu informacje o wszystkich obwodach i oprawach zainstalowanych w budynku podłączonych do systemu są łatwo i szybko dostępne dla użytkownika w jednym miejscu.
| Materiał | blacha malowana proszkowo, RAL 9003 |
| Klasa izolacji | I |
| S1 : 1208 x 501 x 321 mm | < 900 W / 7 Ah |
| S2 : 1250 x 600 x 398 mm | < 1560 W / 12 Ah |
| S3: 1550 x 646 x 487 mm | 2330 W / 18 Ah 3370 W / 26 Ah ≤ 4280 W / 33 Ah |
| Zasilanie | 230 V AC / 50 Hz |
| Napięcie akumulatorów | 216 V DC |
| Akumulatory | bezobsługowe akumulatory kwasowo-ołowiowe, żywotność do 12 lat |
| Ładowanie | CC/CV |
| Moc | 500 VA / obwód (maks. 2,5 A) |
| Tryb pracy przewodów | AC - praca sieciowa/ DC - praca z baterii |
| Tryb pracy | dowolne programowanie poszczególnych obwodów: |

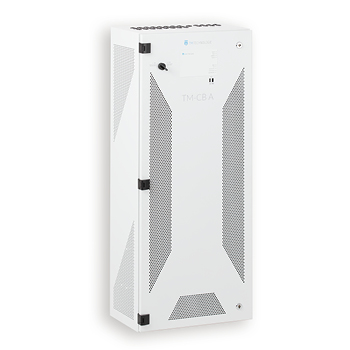

Urządzenie wzmacniające system TM-CB A. Posiada te same parametry co centrala główna, z wyjątkiem jednej cechy - nie jest wyposażona w dotykowy panel LCD. W zamian za to posiada 9 diod sygnalizujących stan systemu i poprawność działania. System Centralnej Baterii TM-CB A umożliwia podłączenie nawet 63 podstacji.
| Port RS 485 | połączenie pomiędzy stacją/podstacją, a modułem I/O |
| Port RS 485 | połączenie stacji z podstacją |
| LAN | transmisja z systemem wizualizacji ELVIS / BMS |
| Przekrój 2,5 - 4 mm2 | zasilanie AC |
| Przekrój 3 x 1,5 - 2,5 mm2, niepalny | przewód zasilający do opraw |

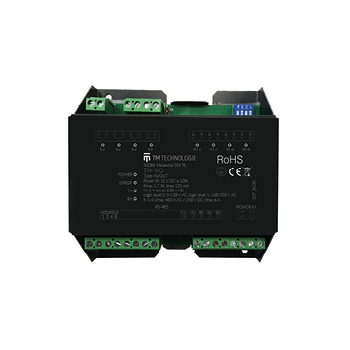

Urządzenie umożliwiające sterowanie grupami oświetlenia awaryjnego, dedykowane do systemów oświetlenia awaryjnego DATA 2 oraz TM-CB. Dostępne są modele wejściowe in oraz wyjściowy out. System DATA 2 i TM-CB umożliwia podłączenie maksymalnie do 16 modułów I/O. Adres każdego modułu ustawiany jest na przełącznikach DiP-switch na ich obudowie. Wersja IN SW, IN 24, IN 230 wykorzystywana jest do sterowania oświetleniem nocnym, grupami pożarowo‐awaryjnymi, scenariuszami pożarowymi oraz posiada 8 wejść. Moduł wyjść (out) stosowany jest do informowania o stanie systemu. Posiada 8 wyjść bezpotencjałowych.
| IN SW | detekcja zwarcia |
| IN 24 | detekcja napięcia 24 V |
| IN 230 | detekcja napięcia 230 V |
| OUT | wyjście bezpotencjałowe |

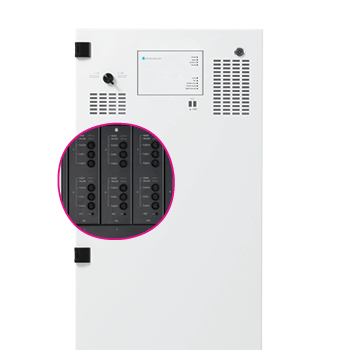

Urządzenie sterujące pracą obwodów wyjściowych. W zależności od trybu pracy załącza odpowiedni rodzaj napięcia, steruje oprawami monitorowymi, przeprowadza pomiary prądu, wprowadza oprawy w tryb zmodyfikowany. Jeden kontroler obwodów obsługuje dwa obwody wyjściowe.

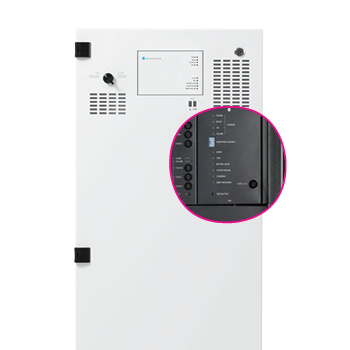

Jednostka sterująca całą stacją. Przeprowadza wszystkie funkcje sterujące i kontrolne. O poprawnej pracy stacji informują na bieżąco diody LED umiejscowione na panelu czołowym. Odpowiada za: pomiar prądu ładowania i rozładowania baterii akumulatorów, napięcia baterii, napięcia symetrii baterii, amplitudy napięcia zasilającego, wewnętrznej temperatury systemu oraz interakcję z użytkownikiem poprzez wyświetlanie informacji o stanie systemu.
Ładowarka monitoruje na bieżąco prąd ładowania, napięcie akumulatorów oraz temperaturę. Jest urządzeniem typu Plug&Play. Urządzenie ładuje, dobierając napięcia ładowania w zależności od temperatury ogniw. Poprawna praca ładowarki, jak i błędy, sygnalizowane są za pomocą diod.
