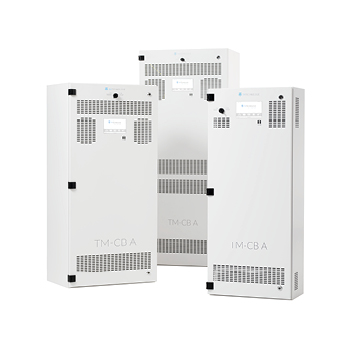

CENTRÁLNÍ BATERIOVÝ SYSTÉM

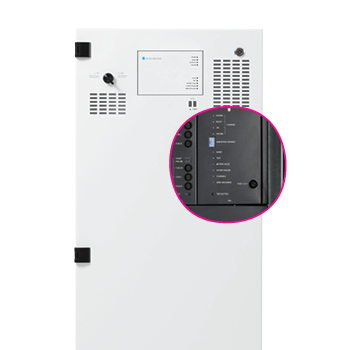

Řídicí jednotka s dotykovým panelem. Sleduje správný provoz nouzových osvětlovacích zařízení, určuje jejich stav pomocí automatických funkčních testů a autonomie a kontroluje správnost parametrů. Díky tomuto řešení jsou informace o všech obvodech a svítidlech instalovaných v budově připojených k systému snadno a rychle dostupné uživateli na jednom místě.
| Materiál | ocel práškově malovaná, RAL 9003 |
| Třída izolace | I |
| S0 : 1005 x 410 x 197 mm | < 900 W / 7 A |
| Napájení | 230 V AC / 50 Hz |
| Jmenovitá kapacita | 216 V DC |
| Akumulátory | bezúdržbové kyselinovo-olověné akumulátory, životnost až 12 let |
| Nabíjení | CC/CV |
| Výkon | 500 VA / obvod (max. 2,5 A) |
| Provozní režim vodičů | AC - síťový provoz / DC - bateriový provoz |
| Pracovní režim | libovolné programování jednotlivých obvodů: |
| Port RS 485 | spojení mezi stanicí / rozvodnou a I / O modulem |
| Port RS 485 | spojení mezi stanicí / rozvodnou a I / O modulem |
| LAN | přenos pomocí vizualizačního systému ELVIS / BMS |
| Průřez 2,5 - 4 mm2 | AC napájení |

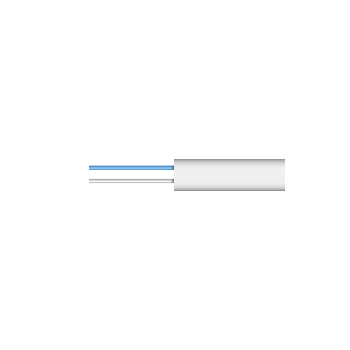

| Průřez 3 x 1,5 - 2,5 mm2, nehořlavý | napájecí kabel pro svítidla |

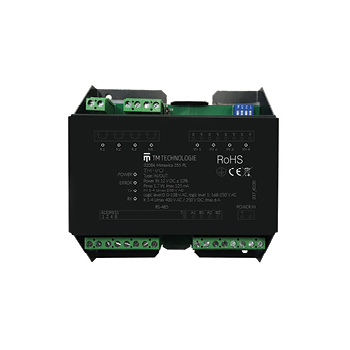

Zařízení umožňující ovládání skupin nouzového osvětlení, vyhrazené pro systémy nouzového osvětlení DATA 2 a TM-CB. K dispozici jsou modely vstupní IN a výstupní OUT. Systém DATA 2 a TM-CB umožňuje připojení až 16 modulů.
| IN SW | detekce zkratu |
detekce napětí 24 V |
|
| IN 230 | detekce napětí 230 V |
| OUT | beznapěťový výstup |

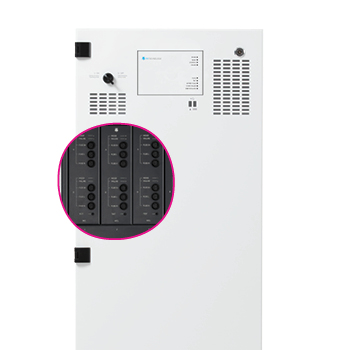

Zařízení ovládající činnost výstupních obvodů. V závislosti na provozním režimu zapíná vhodný typ napětí, ovládá monitorovaná svítidla, provádí měření proudu, uvádí svítidla do upraveného režimu. Jeden řadič obvodů podporuje dva výstupní obvody.
Nabíječka monitoruje nabíjecí proud, napětí baterie a teplotu. Jedná se o zařízení Plug & Play. Zařízení se nabíjí a upravuje nabíjecí napětí v závislosti na teplotě článků. Správná funkce nabíječky i chyby jsou indikovány pomocí diod.
